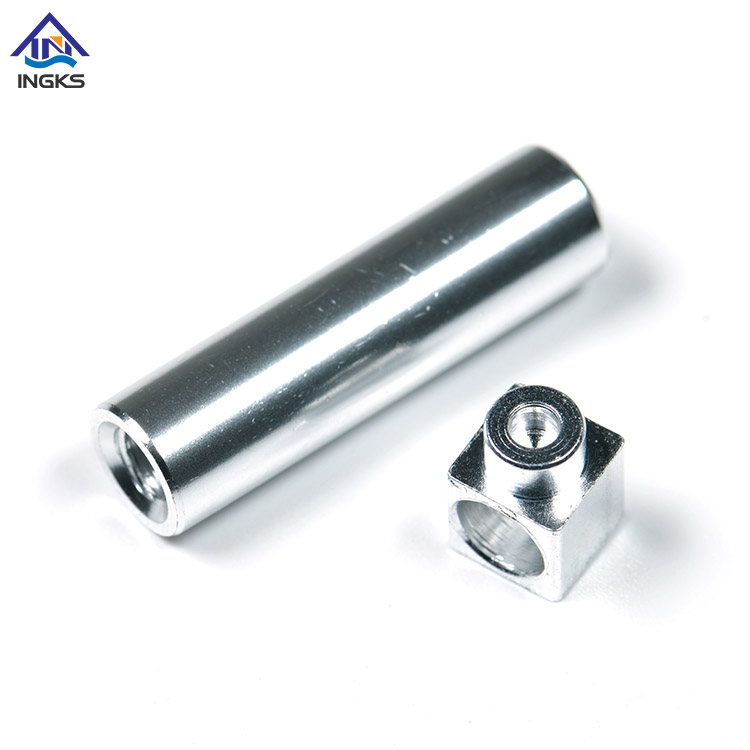

Selecionar o método de fabricação errado para componentes metálicos resulta rotineiramente em integridade estrutural comprometida, orçamentos estourados e tempo de lançamento no mercado prolongado. As equipes de engenharia e compras devem equilibrar constantemente a complexidade geométrica, os requisitos rígidos de tolerância, o tamanho das peças e as restrições de volume de produção ao adquirir peças personalizadas. Fazer a escolha correta do processo no início da fase de projeto evita revisões posteriores dispendiosas e garante que o produto final atenda a todos os requisitos funcionais. Este guia fornece uma estrutura baseada em evidências para avaliar a fabricação de chapas metálicas em relação à usinagem CNC , analisando a dinâmica de custos, as limitações de projeto, o rendimento do material e os fatores de escalabilidade para garantir resultados de fabricação ideais. Ao compreender as realidades mecânicas de cada método, as equipes podem alinhar seus projetos com a estratégia de produção mais eficiente.
Precisão versus forma: a usinagem CNC oferece precisão superior e lida com geometrias 3D complexas e sólidas, enquanto a fabricação de chapas metálicas se destaca na produção de componentes leves e de espessura uniforme, como gabinetes e suportes.
Dimensionamento de custos: a fabricação de chapas metálicas geralmente oferece custos por peça mais baixos em grandes volumes devido a tempos de ciclo mais rápidos, enquanto a usinagem CNC geralmente apresenta custos iniciais mais baixos de ferramentas, mas custos por peça mais elevados para dimensionamento.
Utilização de materiais: A usinagem CNC subtrativa gera mais desperdício de material do que os processos formativos de chapa metálica, impactando diretamente nos gastos com matéria-prima.
Soluções Híbridas: Montagens complexas frequentemente exigem uma combinação estratégica de ambos os processos para equilibrar a rigidez estrutural, o acoplamento preciso e o peso geral.
Índice
Este processo de fabricação subtrativo utiliza ferramentas de corte controladas por computador para remover material de um bloco sólido, conhecido como tarugo. Fresas, tornos e roteadores executam movimentos precisos com base em instruções programadas. O sistema depende inteiramente de código G e software CAM para geração de percursos de ferramenta. Os operadores traduzem modelos CAD 3D nesses códigos legíveis por máquina, ditando a velocidade do fuso, a taxa de avanço e a coordenação da ferramenta. As ferramentas de corte giratórias cortam o excesso de metal até que a forma geométrica final permaneça. Este método permite a criação de peças sólidas altamente complexas a partir de praticamente qualquer material usinável, oferecendo controle incomparável sobre as dimensões finais.
Os centros de usinagem modernos operam em vários eixos, normalmente variando de configurações simultâneas de 3 eixos a 5 eixos. Uma máquina de 3 eixos move a ferramenta de corte ao longo dos planos X, Y e Z, o que funciona bem para peças relativamente planas ou simples. No entanto, as máquinas de 5 eixos podem girar a peça ou o cabeçote da ferramenta ao longo de dois eixos de rotação adicionais. Esta capacidade permite que a ferramenta de corte se aproxime da peça de praticamente qualquer ângulo, possibilitando a produção de cortes inferiores complexos, cavidades profundas e contornos orgânicos sem exigir que o operador reposicione manualmente o tarugo. Este processo de corte contínuo garante alta estabilidade dimensional em todo o componente.
Ao contrário dos métodos subtrativos, esta abordagem combina processos de corte e de formação aplicados a metais planos. Lasers, tochas de plasma e jatos de água cortam perfis 2D de chapas metálicas com alta velocidade e eficiência. Pressione freios e máquinas de estampar, em seguida, dobre, dobre e transforme esses padrões planos em formas 3D. O processo depende fortemente da capacidade do material de sofrer deformação plástica sem fraturar. Os operadores devem calcular tolerâncias e deduções de dobra para garantir que a peça dobrada final corresponda às dimensões exigidas. O padrão plano inicial deve levar em conta como o metal se estica e se comprime ao longo da linha de dobra.
Os requisitos de montagem secundária geralmente seguem os estágios iniciais de formação. Os técnicos realizam soldagem, rebitagem e inserção de ferragens para criar montagens funcionais. A instalação de porcas PEM, espaçadores e parafusos cativos diretamente na chapa metálica fornece pontos de fixação robustos sem a necessidade de rosquear blocos grossos de metal. A soldagem a ponto e a soldagem TIG unem vários painéis dobrados para formar invólucros rígidos ou suportes complexos. Esse fluxo de trabalho de várias etapas transforma folhas planas e brutas em componentes leves e estruturalmente sólidos, otimizados para envelopes espaciais específicos.
Os métodos subtrativos são excelentes na produção de recursos internos complexos e contornos multieixos. Os centros de usinagem esculpem facilmente espessuras não uniformes, bolsões profundos e furos cegos em metal sólido. Você pode projetar peças com espessuras de parede variadas para otimizar a relação resistência/peso em áreas específicas. Por exemplo, uma antepara aeroespacial pode apresentar flanges de montagem grossas conectadas por seções finas e com membranas para reduzir o peso e, ao mesmo tempo, manter a integridade estrutural. A ferramenta de corte pode esculpir essas espessuras variadas diretamente a partir de uma única peça de material, garantindo estrutura de grão contínua e resistência máxima.
A chapa metálica enfrenta limitações estritas em relação a espessuras de parede uniformes. Toda a peça deve manter a espessura da chapa plana original. Os projetistas também devem levar em conta as restrições de dobramento 2D para 3D. Os raios de curvatura e os fatores K determinam como o metal se estica e comprime, restringindo certas geometrias complexas. Você não pode criar facilmente uma peça com uma base de 0,250" de espessura e paredes de 0,060" de espessura usando processos de chapa metálica padrão. Cada elemento, desde venezianas até flanges, deve ser formado a partir do mesmo material uniforme, exigindo um planejamento cuidadoso para garantir que o padrão plano não se sobreponha ou interfira consigo mesmo durante a sequência de dobramento.
Os benchmarks de precisão separam significativamente esses dois métodos de fabricação. Os centros de usinagem atingem rotineiramente tolerâncias entre ±0,001" e ±0,005". Este nível de precisão é obrigatório para peças mecânicas interligadas, ajustes de rolamentos e válvulas aeroespaciais de alta precisão. Quando um eixo precisa ser encaixado por pressão em um alojamento, a variação dimensional deve ser rigorosamente controlada para garantir o funcionamento adequado. Estruturas rígidas de máquinas, guias lineares de alta qualidade e sistemas avançados de compensação térmica permitem que fresadoras e tornos modernos mantenham essas tolerâncias rígidas de forma consistente em todas as séries de produção.
As tolerâncias de chapa metálica normalmente variam de ±0,010" a ±0,030". O retorno elástico do material após a flexão dificulta a manutenção de tolerâncias ultrarritas. Quando uma prensa dobradeira dobra um pedaço de aço, o material naturalmente tenta retornar ligeiramente ao seu estado plano original assim que a pressão é liberada. Os operadores devem dobrar demais o material para compensar, mas as variações na dureza e espessura do material tornam as previsões exatas um desafio. O calor térmico do corte e da soldagem também provoca empenamento. A mecânica de dobra limita inerentemente a precisão alcançável em comparação com ferramentas de corte rígidas.
Os requisitos de dimensão física geralmente determinam a escolha do processo principal. Invólucros, chassis e painéis estruturais de grande formato têm um custo altamente proibitivo para serem esculpidos em tarugos de metal gigantes. O tempo de máquina e os custos de matéria-prima para blocos sólidos tão maciços tornam os métodos subtrativos impraticáveis para estruturas grandes e ocas. Remover 90% de um bloco de alumínio de 500 libras apenas para criar uma caixa de paredes finas desperdiça uma enorme quantidade de recursos e ocupa um tempo dispendioso de máquina por dias.
A chapa metálica lida com grandes dimensões volumétricas de forma eficiente. Os fabricantes cortam e dobram folhas planas para criar grandes painéis e gabinetes. Isso mantém os custos de envio, manuseio e material mínimos, ao mesmo tempo em que atinge a pegada estrutural necessária. Um rack de servidor ou gabinete de controle industrial depende inteiramente de chapas metálicas dobradas para fornecer um grande volume interno sem o peso excessivo do metal sólido. A capacidade de agrupar diversas peças grandes em uma única folha de tamanho padrão otimiza ainda mais o uso de material para esses componentes de grande escala.
Os custos de configuração diferem drasticamente entre os dois métodos. A usinagem requer extensa programação CAM e acessórios personalizados para segurar o tarugo com segurança. O programador deve definir cada movimento da ferramenta, selecionar as fresas apropriadas e simular o processo para evitar travamentos. Chapas metálicas exigem geração de padrão plano e configuração de prensa dobradeira. O operador seleciona a matriz em V e o punção corretos para o raio de curvatura necessário e programa as posições do backgauge. Ambos os processos exigem tempo de engenharia inicial, mas a natureza da configuração determina os volumes de produção mais eficientes.
Durante a fase de prototipagem personalizada, a iteração de modelos CAD afeta os prazos de entrega. Programar um novo percurso de usinagem geralmente é mais rápido do que recalcular tolerâncias de dobra de chapa metálica e layouts de agrupamento para um cortador a laser. Se um furo precisar se mover 0,100", um programador CAM simplesmente atualiza a coordenada. Em chapas metálicas, mover um furo pode exigir o ajuste de todo o padrão plano para garantir que ele não se deforme durante uma operação de dobra próxima. No entanto, os tempos de ciclo mudam a vantagem em escala. A puncionamento de chapas metálicas e o corte a laser são excepcionalmente rápidos para grandes volumes. Os tempos de ciclo de usinagem permanecem relativamente estáticos por peça, independentemente do volume total de produção.
Fase de Produção | Dinâmica de Usinagem CNC | Dinâmica de Chapas Metálicas |
|---|---|---|
Velocidade de prototipagem | Atualizações rápidas do percurso da ferramenta, alterações mínimas nas ferramentas físicas. | Requer recálculo de padrão plano e possíveis trocas de matrizes. |
Complexidade de configuração | Alto (fixação personalizada, extensa programação CAM). | Moderado (matrizes padrão, software de agrupamento a laser). |
Tempo de ciclo de alto volume | Estático (o tempo de corte permanece constante por peça). | Rápido (perfuração e corte a laser em escala com eficiência). |
Custo de iteração de design | Baixo a moderado (atualizações de software). | Moderado a Alto (pode exigir novos padrões planos). |
O desperdício de materiais desempenha um papel significativo nas despesas gerais. A fabricação subtrativa pode resultar em perda de material de 50% a 80% na forma de cavacos. Você paga por todo o boleto bruto, até mesmo pelo material que vai para a lixeira. O software de agrupamento de chapas metálicas maximiza o rendimento ao empacotar padrões planos firmemente na chapa bruta, muitas vezes alcançando 80% a 90% de utilização do material. Esta diferença na eficiência da matéria-prima torna-se um importante fator financeiro ao escalar a produção para milhares de unidades.
As operações secundárias também impactam o custo final. Montagens de chapa metálica geralmente requerem soldagem, retificação e acabamento. Um canto soldado deve ser liso para parecer esteticamente agradável, o que adiciona custos de mão de obra manual ao projeto. As peças usinadas frequentemente saem da máquina prontas para uso ou requerem apenas um rebarbamento mínimo em um copo vibratório. Finalmente, a usinagem de alto volume requer a substituição frequente da ferramenta de corte. As fresas e brocas desgastam-se e quebram, e esse desgaste das ferramentas deve ser levado em consideração nos cálculos do preço unitário de longo prazo.
Os centros de usinagem lidam com uma ampla variedade de materiais sólidos. Os candidatos ideais incluem ligas de alumínio como 6061 e 7075, que oferecem excelente usinabilidade e altas relações resistência-peso. Aços duros, aço inoxidável, titânio e latão também apresentam desempenho excepcionalmente bom, embora exijam estratégias de corte diferentes. Plásticos de engenharia como Delrin, PEEK e policarbonato são comuns para aplicações não metálicas que exigem tolerâncias rígidas e propriedades elétricas ou químicas específicas.
A dureza do material impacta diretamente o tempo de usinagem e o desgaste da ferramenta. Materiais mais duros como Inconel ou aço para ferramentas endurecido requerem taxas de avanço mais lentas, configurações rígidas e ferramentas de corte especializadas de metal duro ou cerâmica. Isso aumenta significativamente o tempo e os custos de produção. Ligas mais macias usinam rapidamente, mas podem exigir geometrias de ferramentas específicas com ângulos de inclinação elevados para evitar manchas de material ou arestas postiças na fresa. Compreender a classificação de usinabilidade de um material escolhido ajuda a prever com precisão os custos reais de produção.
Os processos formativos requerem materiais que possam dobrar sem quebrar. Os candidatos ideais incluem aço laminado a frio e aço inoxidável como 304 e 316. As ligas de alumínio, especialmente 5052, são altamente populares devido à sua excelente conformabilidade e resistência à corrosão. O cobre também é frequentemente usado em barramentos elétricos e componentes de aterramento devido à sua condutividade e facilidade de dobramento. O material deve possuir o equilíbrio certo entre resistência e flexibilidade para sobreviver à prensa dobradeira.
Ductilidade, rendimento de alongamento e resistência à tração são propriedades críticas. Esses fatores evitam rachaduras durante o processo de dobra. Materiais muito frágeis, como o alumínio 7075-T6, fraturarão ao longo da linha de dobra, inutilizando a peça. Os projetistas devem combinar o raio de curvatura com a espessura e têmpera do material. Uma curva acentuada em um material grosso e duro quase certamente causará falha. A seleção de um material com propriedades de alto alongamento garante que o metal flua suavemente ao redor da ferramenta durante a deformação.
Projetar para processos subtrativos acarreta riscos específicos que podem inflacionar custos e estender os prazos de entrega. Os engenheiros geralmente projetam bolsões profundos e inacessíveis que as ferramentas padrão não conseguem alcançar. A especificação de tolerâncias desnecessariamente rígidas em recursos não críticos aumenta os custos desnecessariamente, forçando o maquinista a usar passagens de acabamento mais lentas e a realizar inspeções rigorosas. Projetar cantos internos afiados requer ferramentas especializadas e caras, como broches ou processos EDM, já que as fresas de topo redondas giratórias deixam naturalmente um raio.
Padronize os raios dos cantos para corresponder aos tamanhos comuns de fresas de topo, permitindo o uso de ferramentas maiores e mais rígidas.
Limite as relações profundidade-diâmetro para bolsões fresados para evitar deflexão e trepidação da ferramenta.
Aplique tolerâncias restritas somente onde for funcionalmente necessário para o encaixe das peças, deixando abertas dimensões não críticas.
Evite projetar recursos que exijam que a peça seja invertida ou reposicionada diversas vezes durante a usinagem.
O design de chapa metálica apresenta um conjunto diferente de desafios. Especificar raios de dobra menores que a espessura do material causa rachaduras e enfraquece a integridade estrutural da dobra. Colocar furos ou recursos muito próximos das linhas de dobra resulta em distorção durante a conformação, à medida que o metal se estica e puxa o furo para fora do formato redondo. Ignorar a direção da fibra do material enfraquece a peça final, pois dobrar paralelamente à fibra aumenta a probabilidade de fratura.
Utilize raios de ferramenta padrão para evitar cargas de matrizes personalizadas e garantir flexão consistente.
Siga os comprimentos mínimos de flange recomendados pelo fabricante para garantir que o material assente com segurança na matriz em V.
Sempre execute simulações de padrão plano antes da produção para verificar as tolerâncias de dobra e evitar distorções de recursos.
Projete cortes de relevo nos cantos onde múltiplas dobras se encontram para evitar rasgos do material.
A disponibilidade de matéria-prima afeta os cronogramas do projeto. O estoque de tarugos para usinagem e o estoque de chapas planas para fabricação podem ter prazos de entrega diferentes dependendo das condições do mercado. Folhas de alumínio padrão podem estar prontamente disponíveis, enquanto um diâmetro específico de barra de titânio pode exigir um prazo de entrega de várias semanas. Projetar com base em tamanhos e espessuras de materiais padrão ajuda a mitigar atrasos na cadeia de suprimentos e mantém os projetos dentro do cronograma.
Gargalos de disponibilidade de máquinas também afetam os cronogramas de entrega. Os centros avançados de usinagem de 5 eixos geralmente têm tempos de espera mais longos do que os cortadores a laser 2D padrão devido à sua natureza especializada e alta demanda. Uma oficina pode ter dez cortadoras a laser, mas apenas duas fresadoras de 5 eixos. Compreender a capacidade do parceiro de fabricação escolhido ajuda a definir expectativas realistas de prazo de entrega e evita interrupções na cadeia de suprimentos. Diversificar seu design para utilizar processos mais prontamente disponíveis pode acelerar o tempo de lançamento no mercado.
Muitas montagens complexas exigem uma combinação estratégica de ambos os processos. Nenhum dos métodos é suficiente por si só para determinadas aplicações. Depender estritamente de um processo geralmente leva a projetos comprometidos ou custos inflacionados. Ao aproveitar os pontos fortes da fabricação subtrativa e formativa, as equipes de engenharia podem criar produtos altamente otimizados que atendam a critérios rigorosos de desempenho e, ao mesmo tempo, permaneçam economicamente viáveis.
Um exemplo comum é um gabinete eletrônico de chapa metálica. O corpo principal utiliza chapa dobrada para proteção leve e grande volume interno. No interior, dissipadores de calor de alumínio usinado gerenciam as cargas térmicas dos componentes eletrônicos. Os espaçadores de montagem usinados garantem o alinhamento preciso da PCB, o que a chapa metálica por si só não pode garantir. A aquisição de um fabricante equipado com ambos os recursos reduz a sobrecarga de gerenciamento do fornecedor. Essa abordagem integrada equilibra efetivamente a rigidez estrutural, o acoplamento preciso e o peso geral, resultando em um produto final superior.
A escolha entre fabricação de chapa metálica e usinagem subtrativa depende inteiramente dos requisitos específicos do projeto. Não se trata de qual processo melhora objetivamente a alta precisão, geometrias 3D complexas, tolerâncias de acoplamento rígidas e acabamentos de superfície específicos. Escolha processos formativos de chapa metálica para gabinetes, suportes e painéis leves onde a espessura uniforme é aceitável, são necessários envelopes grandes e é necessária escalabilidade de alto volume.
A Wuxi Ingks Metal Parts é especializada em usinagem CNC de precisão, fabricação de chapas metálicas e fabricação de componentes metálicos personalizados para clientes em todo o mundo. Apoiada por capacidades de produção avançadas e suporte de engenharia experiente, a empresa fornece protótipos de alta qualidade e soluções de produção adaptadas a diversas aplicações industriais. Você deve alinhar o método de fabricação com as restrições geométricas, de tolerância e de volume da peça.
Realize uma revisão completa do DFM de seus projetos de componentes atuais para identificar oportunidades de economia de custos.
Avalie suas previsões de volume de produção para determinar a estratégia de escalonamento mais econômica para o ciclo de vida do seu produto.
Carregue seus arquivos CAD (formato STEP ou IGES) para um parceiro de fabricação para uma consulta técnica.
Solicite orçamentos comparativos para ambos os processos se o seu projeto permitir qualquer um dos métodos de fabricação.
R: Depende do volume e da geometria. A usinagem geralmente tem custos de configuração mais baixos para protótipos, mas custos por peça mais altos em escala. As chapas metálicas têm custos de configuração mais elevados, mas tornam-se muito mais baratas por unidade na produção de grandes volumes devido aos tempos de ciclo mais rápidos.
R: Sim. Os centros de usinagem frequentemente realizam operações secundárias em componentes de chapa metálica. Isso inclui rosqueamento preciso, fresamento de bolsões com tolerâncias estreitas ou superfície de áreas de encaixe específicas que a puncionamento padrão ou o corte a laser não conseguem alcançar.
R: A usinagem geralmente oferece prazos de entrega mais rápidos para protótipos iniciais. Gerar um percurso a partir de um modelo CAD 3D costuma ser mais rápido do que programar agrupamentos de laser, calcular deduções de dobra e configurar ferramentas de prensa dobradeira para uma única peça de chapa metálica.
R: A usinagem atinge rotineiramente tolerâncias estreitas entre ±0,001" e ±0,005". A fabricação de chapas metálicas normalmente mantém tolerâncias mais flexíveis, geralmente variando de ±0,010" a ±0,030", devido ao retorno elástico do material e à mecânica de flexão.
R: Altos volumes favorecem fortemente as chapas metálicas devido às rápidas velocidades de puncionamento e corte a laser. Os tempos de ciclo de usinagem permanecem estáticos por peça, tornando-o menos econômico para dimensionar dezenas de milhares de unidades, a menos que uma geometria 3D complexa seja estritamente necessária.
R: A fabricação de chapas metálicas é quase sempre melhor para gabinetes eletrônicos. Ele cria com eficiência caixas grandes, ocas e leves, com paredes uniformes. Usinar um invólucro a partir de um bloco sólido desperdiça enormes quantidades de material e tempo de máquina.
