A descoberta de falhas estruturais ou geométricas durante a produção de grandes volumes introduz graves riscos operacionais. As equipes de engenharia exigem validação física de forma, ajuste e função usando materiais de uso final. Investir em ferramentas pesadas para projetos não verificados continua estrategicamente perigoso. Você precisa de um método confiável para testar peças antes de iniciar a fabricação em grande escala.
É aqui que a prototipagem de chapa metálica serve como ponte entre os modelos CAD digitais e a fabricação escalável. Ele permite que as equipes de engenharia testem a integridade estrutural, avaliem o comportamento do material e confirmem a capacidade de fabricação muito antes de finalizar o ferramental de produção. Ao fabricar modelos de teste funcionais a partir de ligas reais de produção, você elimina suposições. Você aprenderá como esse processo funciona, como otimizar projetos para capacidade de fabricação e como selecionar o parceiro de fabricação certo para acelerar seu ciclo de desenvolvimento de hardware.
A prototipagem de chapa metálica utiliza materiais de qualidade de produção para fornecer testes funcionais precisos que a fabricação aditiva (impressão 3D) muitas vezes não consegue replicar.
A integração do Design for Manufacturability (DFM) durante a fase de protótipo reduz drasticamente o custo por peça e os prazos de entrega durante a transição para produção em baixo volume ou em massa.
Os fatores de custo primários incluem complexidade da peça (número de dobras/configurações), operações secundárias (soldagem, acabamento) e requisitos de hardware não padronizados.
A seleção de um parceiro de fabricação exige a avaliação de suas capacidades internas, conformidade de qualidade (por exemplo, ISO 9001) e velocidade de colocação no mercado (normalmente de 2 a 5 dias para prototipagem rápida).
Índice
A prototipagem de chapa metálica é um processo de fabricação subtrativo e formativo usado para fabricar modelos de teste físico e produtos de novo conceito a partir de metal plano. Ao contrário dos métodos aditivos que constroem peças camada por camada, esta abordagem corta, dobra e une chapas metálicas reais. Os engenheiros usam esse processo para validar projetos usando os materiais exatos destinados à produção final. Ao segurar uma peça metálica formada, você pode verificar fisicamente sua rigidez, peso e características de montagem.
O objetivo não é apenas criar um objeto físico. O objetivo principal é validar o próprio processo de produção. Você deve garantir que o projeto possa ser cortado, dobrado e montado de forma confiável em escala, sem falhas de material ou problemas de acúmulo de tolerância. Um protótipo bem-sucedido prova que as características geométricas se mantêm em condições de fabricação reais. Se um flange se romper durante a dobra do protótipo, você saberá imediatamente que o padrão plano ou a escolha do material precisa de ajuste antes de encomendar milhares de unidades.
Você deve diferenciar entre protótipos “semelhantes” e protótipos funcionais “semelhantes a obras”. Um modelo “semelhante” pode simplesmente demonstrar design industrial e estética, muitas vezes feito de espuma ou plástico. Um protótipo de chapa metálica "em funcionamento" passa por rigorosos testes de tensão, térmicos e de integração. Ele suporta cargas, dissipa calor e faz interface com outros componentes mecânicos exatamente como o produto final fará.
Testar gabinetes e gabinetes representa uma aplicação importante para esse processo. A chapa metálica oferece excelente proteção e durabilidade contra interferência eletromagnética (EMI). A prototipagem permite verificar as folgas internas para componentes eletrônicos sensíveis, testar padrões de ventilação e garantir que os painéis de acesso estejam alinhados corretamente. Você pode montar fisicamente placas de circuito impresso (PCBs) e rotear cabos para verificar se há interferência.
Suportes e montagens estruturais também exigem validação física rigorosa. Os engenheiros contam com protótipos para testar a capacidade de carga e a resistência ao estresse em condições dinâmicas. Os testes físicos muitas vezes revelam concentrações de tensão perto de curvas ou furos de montagem que a análise de elementos finitos (FEA) pode subestimar. Você pode aparafusar o suporte do protótipo a um dispositivo de teste e aplicar torque e vibração reais.
Chassi e subconjuntos formam a espinha dorsal de hardware complexo. A prototipagem desses componentes garante o alinhamento preciso de sistemas multicomponentes e hardware modular. Ao lidar com montagens complexas, verificar o ajuste exato das superfícies correspondentes evita retrabalho durante a integração final. Você pode verificar se os padrões de furos se alinham perfeitamente em várias peças dobradas.
Classificação do protótipo | |||
Tipo de protótipo | Finalidade Primária | Materiais Típicos | Teste de foco |
|---|---|---|---|
Parece | Avaliação visual, verificações ergonômicas | Plásticos, espuma, alumínio fino | Estética, interação do usuário |
Funciona como | Validação funcional, teste de carga | Aço de qualidade de produção, alumínio, inoxidável | Integridade estrutural, desempenho térmico |
Pré-produção | Verificação do processo de fabricação | Liga de produção especificada exatamente | Empilhamento de tolerâncias, fluxo de trabalho de montagem |
O corte a laser oferece alta precisão e é ideal para geometrias complexas. Ele fornece retornos rápidos sem a necessidade de ferramentas personalizadas. Os lasers de fibra modernos cortam várias ligas rapidamente, deixando bordas limpas que exigem rebarbação mínima. Isso torna o corte a laser o método ideal para gerar o padrão plano inicial de um protótipo. Basta fazer upload do arquivo DXF e o laser corta o perfil exato em minutos.
O corte por jato de água tem uma finalidade diferente. É usado principalmente para materiais mais espessos ou ligas sensíveis a zonas afetadas pelo calor (HAZ). Como o corte por jato de água é um processo a frio, evita distorções térmicas e alterações metalúrgicas ao longo da aresta de corte. Isto é altamente relevante para aplicações aeroespaciais ou médicas específicas, onde a têmpera do material deve permanecer completamente inalterada.
A puncionamento permanece altamente econômica para protótipos que exigem vários furos padrão, venezianas ou recursos de extrusão. As prensas de torre CNC preenchem a lacuna da produção, utilizando ferramentas padrão para puncionar formas rapidamente. Embora o corte a laser seja mais rápido para perfis externos, o puncionamento é superior para criar características de forma como covinhas ou escareadores diretamente na chapa plana. Uma prensa de torre pode abrir uma grade de orifícios de ventilação muito mais rápido do que um laser pode rastreá-los.
Prensas dobradeiras são o equipamento padrão para prototipagem de curvas. Os operadores usam matrizes em V e punções padrão para dobrar a folha plana em seu formato 3D final. Esta etapa requer um cálculo cuidadoso das tolerâncias de dobra e dos fatores K com base na espessura do material e no tipo de liga. A geração precisa de planificação depende inteiramente da compreensão de como o material específico se estica durante o processo de dobra. Se o fator K estiver errado, as dimensões globais finais da peça dobrada estarão fora da tolerância.
Selecione a largura apropriada da matriz em V com base na espessura do material.
Determine o raio de punção necessário para evitar rachaduras no material.
Calcule a dedução da dobra para gerar o padrão plano preciso.
Execute um teste de dobra em um pedaço de sucata para verificar o ângulo e o comprimento do flange.
Ajuste o backgauge da prensa dobradeira e a profundidade do aríete para a conformação final.
A soldagem, incluindo TIG, MIG e soldagem a ponto, é necessária para avaliar juntas estruturais e riscos de distorção térmica. A prototipagem permite que os soldadores determinem a sequência ideal de soldagem para minimizar empenamentos. Também ajuda os engenheiros a decidir se uma solda contínua é necessária ou se a soldagem por pontos é suficiente para a integridade estrutural necessária. A soldagem TIG oferece controle preciso para gabinetes de alumínio de espessura fina, enquanto a soldagem MIG proporciona velocidade para estruturas de aço mais pesadas.
A inserção de hardware é uma etapa crítica da montagem. As equipes usam fixadores, espaçadores e rebites PEM padrão para montagem mecânica. A prototipagem verifica se há espaço suficiente ao redor dos fixadores para ferramentas de instalação e se o hardware fica nivelado com as superfícies de contato sem causar deformação local. Você deve garantir que a prensa de hardware tenha profundidade de garganta suficiente para alcançar os locais dos furos na peça moldada.

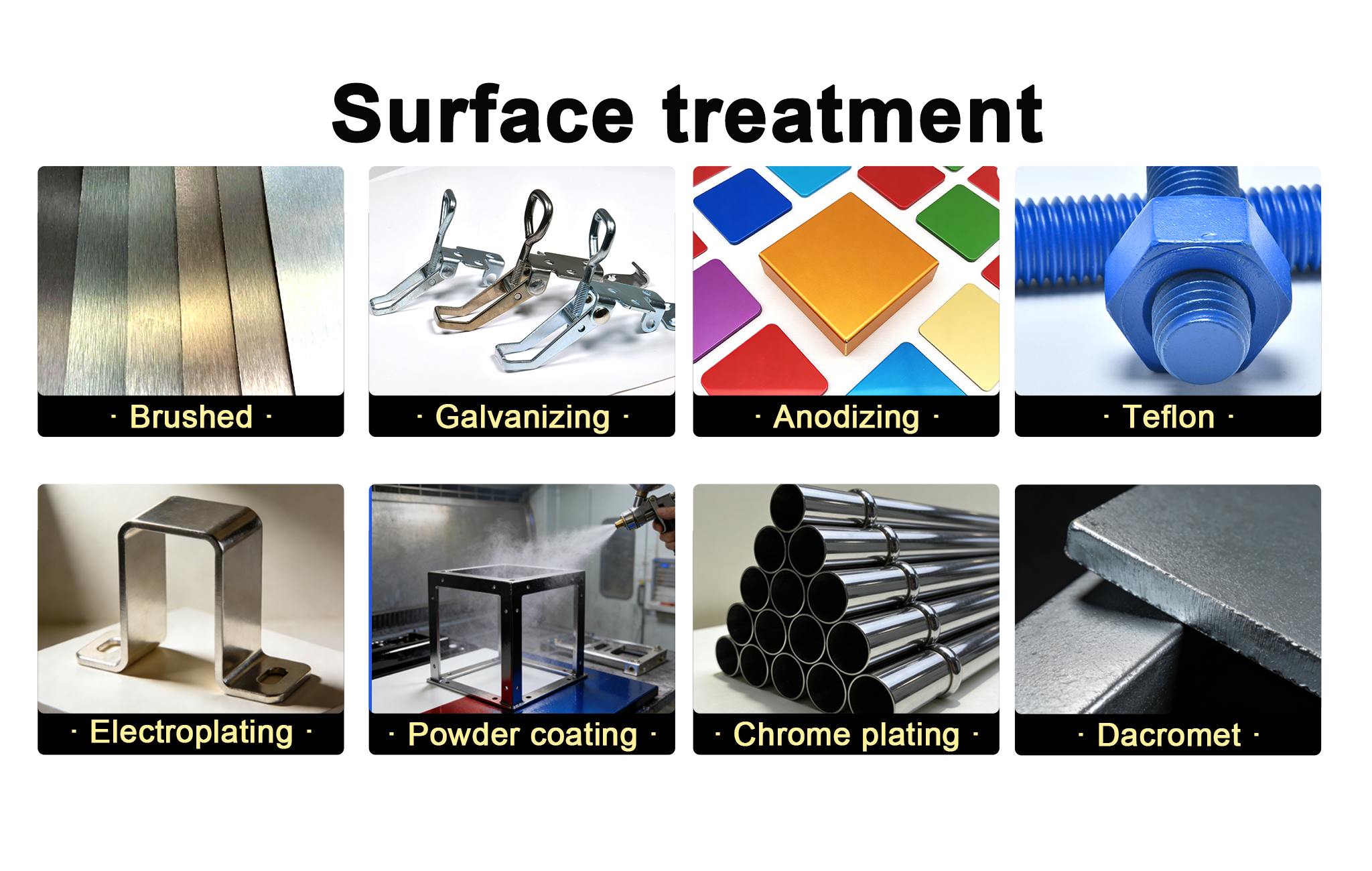

Avaliar acabamentos funcionais e cosméticos é a etapa final da fase de prototipagem. Os engenheiros testam revestimento em pó, anodização, filme químico e jateamento para avaliar durabilidade, resistência à corrosão e apelo estético. A prototipagem ajuda a determinar se o mascaramento é necessário para superfícies condutoras e como a espessura do acabamento afeta as tolerâncias gerais da peça. Uma camada de pó pesado pode facilmente adicionar espessura suficiente para evitar que uma peça correspondente se encaixe corretamente.
A impressão 3D oferece geometria irrestrita, permitindo aos designers criar canais internos complexos e formas orgânicas. No entanto, muitas vezes faltam as propriedades mecânicas isotrópicas exatas, a condutividade térmica e o acabamento superficial da chapa metálica formada. As peças aditivas podem apresentar fraqueza ao longo das linhas da camada. A chapa metálica fornece testes de materiais realistas, garantindo que o protótipo se comporte exatamente como a peça final estampada ou moldada sob estresse mecânico. Você não pode testar com precisão a blindagem EMI de um gabinete de plástico impresso em 3D.
A usinagem CNC é ideal para peças complexas, sólidas e de alta tolerância. Remove material de um bloco sólido para obter dimensões precisas. No entanto, é altamente ineficiente e caro para gabinetes ou suportes de paredes finas em comparação com a fabricação de chapas metálicas. Usinar uma caixa de parede fina a partir de um tarugo sólido desperdiça grandes quantidades de material e requer tempo de máquina excessivo. A conformação de chapa metálica atinge a mesma geometria mais rapidamente e com significativamente menos desperdício de material.
Comparação de métodos de fabricação | |||
Recurso | Prototipagem de Chapas Metálicas | Impressão 3D (Plásticos) | Usinagem CNC |
|---|---|---|---|
Propriedades dos materiais | Ligas de produção exata | Plásticos simulados ou mais fracos | Ligas de produção exata |
Peças de paredes finas | Altamente eficiente | Propenso a empenamento/fragilidade | Alto desperdício de material, lento |
Tempo de espera | 2-5 dias | 1-3 dias | 3-7 dias |
Limites de geometria | Restringido por regras de dobra | Irrestrito | Limitado pelo acesso à ferramenta |
Ferramentas suaves envolvem a utilização de matrizes de dobradeiras universais, cortadores a laser e configurações de ferramentas temporárias. As oficinas de fabricação mantêm uma biblioteca de punções e matrizes padrão para formar vários ângulos e raios. Essa abordagem requer custo inicial mínimo e oferece extrema flexibilidade para iterações de projeto. Se um furo precisar ser movido ou um flange precisar ser mais longo, os engenheiros simplesmente atualizam o arquivo CAD e cortam um novo padrão plano. Isso permite tempos de resposta rápidos, essenciais para o desenvolvimento ágil de hardware. Você não espera semanas para que uma matriz personalizada seja usinada.
Ferramentas pesadas referem-se ao projeto de matrizes progressivas personalizadas e ferramentas de estampagem dedicadas. Essas ferramentas estampam, perfuram e moldam peças em um único movimento automatizado. A compensação envolve elevados gastos de capital inicial e longos prazos para fabricar o próprio ferramental. No entanto, uma vez que as ferramentas pesadas estejam operacionais, elas proporcionam custos por peça extremamente baixos em grandes volumes. A prototipagem com ferramentas leves é o pré-requisito obrigatório para validar o projeto antes de investir capital em ferramentas pesadas. Você deve travar completamente a geometria do projeto antes de cortar aço duro para ferramentas.
Especificar raios de curvatura mais estreitos que a espessura do material causa rachaduras. Este risco é especialmente alto em ligas mais duras como o alumínio 6061-T6. Quando a parte externa da curvatura ultrapassa sua resistência à tração máxima, o material fratura. Para mitigar isso, padronize os raios de curvatura em toda a peça para reduzir os tempos de configuração da máquina. Utilize ligas moldáveis, como alumínio 5052 ou aço laminado a frio, para componentes que exigem curvas acentuadas ou conformação complexa. Se você precisar usar 6061-T6, precisará de um raio de curvatura muito maior para evitar falhas.
Colocar furos ou ranhuras muito próximos de uma linha de dobra causa distorção de recurso durante o processo de conformação. À medida que o metal se estende sobre a matriz, ele puxa o furo próximo para fora do círculo, arruinando a tolerância e impedindo a inserção da ferragem. Mantenha uma distância mínima de 2,5 a 3 vezes a espessura do material do raio de curvatura até a borda do furo. Isso garante que o recurso permaneça estável durante a flexão. Se um furo precisar ficar próximo a uma dobra, pode ser necessário perfurá-lo após a conformação, o que adiciona uma operação secundária e aumenta o custo.
A tolerância excessiva a dimensões não críticas aumenta exponencialmente os custos do protótipo. Exigir tolerâncias usinadas em uma peça de chapa metálica dobrada força o fabricante a realizar ciclos lentos e manuais de inspeção e ajuste. Aplique tolerâncias restritas somente a superfícies de contato críticas. Confie nas tolerâncias padrão de chapa metálica, normalmente +/- 0,005 a 0,010 polegadas, para todas as outras dimensões. Essa abordagem equilibra precisão com eficiência de fabricação. Não aplique um bloco de tolerância de +/- 0,001 polegada em um desenho de chapa metálica.
Mantenha os raios de curvatura consistentes para minimizar alterações na configuração da prensa dobradeira.
Certifique-se de que todos os flanges sejam longos o suficiente para abranger a abertura da matriz em V.
Coloque recortes e furos longe das linhas de dobra para evitar distorções.
Projete peças para serem formadas a partir de uma única folha, em vez de soldar várias peças, quando possível.
Especifique tamanhos de hardware padrão para evitar atrasos de usinagem personalizados.
Analisar a relação entre despesas com matéria-prima e mão de obra e tempo de configuração é vital. Na prototipagem, o tempo de configuração geralmente supera os custos de material. Programar lasers, configurar dobradeiras e realizar inspeções de primeiro artigo consomem horas de trabalho significativas. Uma peça feita de aço laminado a frio barato ainda pode ser cara se exigir seis configurações de dobra diferentes e fabricação de acessórios personalizados. O metal real pode custar cinco dólares, mas o tempo de engenharia e configuração pode custar centenas.
Múltiplas configurações de dobra, requisitos de ferramentas personalizadas e soldagem manual aumentam significativamente os prazos de entrega. Um suporte simples pode ser enviado em dois dias. Um chassi de várias peças totalmente soldado que requer retificação, inserção de ferragens e revestimento em pó aumentará o prazo de entrega para uma ou duas semanas. Minimizar as operações secundárias durante a fase de protótipo acelera os testes e reduz os custos iniciais. Se você puder substituir uma junta soldada por um flange rebitado, você economizará dias na programação do protótipo.
A especificação de hardware pronto para uso mantém os projetos dentro do cronograma. Porcas e espaçadores PEM padrão estão prontamente disponíveis. A exigência de pastilhas usinadas de forma personalizada introduz atrasos na aquisição e aumenta o custo geral. Projete catálogos de hardware padrão sempre que possível para garantir disponibilidade rápida e integração perfeita durante a montagem. Se o seu protótipo exigir um impasse métrico especializado enviado do exterior, todo o seu cronograma de testes será interrompido.
Avalie se o fornecedor fornece apenas protótipos rápidos e únicos ou se pode dimensionar o processo exato de protótipo em execuções de produção de baixo volume. Uma oficina otimizada apenas para velocidade pode usar métodos não escaláveis para entregar uma peça rapidamente. Um parceiro forte preenche a lacuna, utilizando processos que transitam facilmente para a produção piloto sem exigir uma reformulação completa. Você quer um fabricante que possa pegar seu protótipo aprovado e executar imediatamente um lote de cinquenta unidades usando os mesmos padrões planos e programas de dobra.
Avalie a capacidade do parceiro de incorporar diversos formatos de design. Os melhores fabricantes trabalham com tudo, desde esboços manuais e impressões 2D em PDF até arquivos CAD 3D totalmente definidos, como STEP, IGES ou SolidWorks. Eles fornecem suporte de engenharia robusto, convertendo conceitos básicos em modelos prontos para DFM. Essa versatilidade garante que suas ideias avancem independentemente de suas capacidades internas de desenho. Uma boa oficina detectará erros de planificação em seu arquivo STEP antes de cortar qualquer metal.
Avalie os recursos de máquinas e software do fornecedor. Procure dobradeiras multieixos que lidam com sequências de conformação complexas com eficiência. Cortadores a laser automatizados com torres de manuseio de materiais demonstram um compromisso com velocidade e consistência. Além disso, seu software deve aceitar arquivos CAD nativos e realizar geração automatizada de padrões planos, reduzindo erros de programação e acelerando a transição da tela para a máquina. Prensas dobradeiras modernas com recursos de programação off-line permitem que a oficina simule o processo de dobra digitalmente antes de amarrar a máquina real.
A garantia de qualidade não é negociável, mesmo para protótipos. Verifique seus recursos de relatórios de inspeção, incluindo relatórios de inspeção do primeiro artigo (FAI). Eles devem fornecer certificações de materiais para garantir que você está testando a liga correta. A conformidade com os padrões da indústria, como AS9100 para o setor aeroespacial ou ISO 9001 para fabricação em geral, indica um sistema de gestão de qualidade maduro, capaz de fornecer peças consistentes e precisas. Você precisa de prova documentada de que o protótipo atende aos seus requisitos dimensionais antes de iniciar os testes internos.
A prototipagem de chapa metálica continua sendo uma etapa crítica para validar gabinetes, suportes, chassis e componentes estruturais antes de se comprometer com ferramentas de produção. Ao otimizar o DFM, a seleção de materiais, os processos de fabricação e o controle de qualidade no início do ciclo de desenvolvimento, os fabricantes podem reduzir os riscos de engenharia, encurtar o tempo de desenvolvimento do produto e fazer uma transição suave do protótipo para a produção.
A Wuxi Ingks Metal Parts é especializada na fabricação de chapas metálicas personalizadas, usinagem CNC de precisão, estamparia de metais e serviços de prototipagem rápida para clientes em uma ampla gama de setores. Com engenheiros experientes, equipamentos de fabricação avançados e controle de qualidade rigoroso, a empresa ajuda os clientes a desenvolver componentes metálicos de alta qualidade prontos para produção, com prazos de entrega mais curtos e suporte de fabricação confiável.
Revise seus modelos CAD 3D atuais e identifique quaisquer raios de curvatura apertados ou furos localizados muito próximos das linhas de dobra.
Exporte seus projetos finalizados como arquivos STEP e gere desenhos PDF 2D com tolerâncias críticas claramente marcadas.
Compile uma lista de materiais (BOM) detalhando todo o hardware padrão necessário, como porcas ou espaçadores PEM.
Envie seu pacote completo de documentação a um parceiro de fabricação qualificado para uma revisão abrangente do DFM e solicitação de cotação (RFQ).
R: Os prazos de entrega padrão variam de 2 a 5 dias para peças simples que requerem apenas corte a laser e dobra básica. Montagens complexas que envolvem soldagem, inserção de ferragens ou acabamentos de superfície especializados, como revestimento em pó, normalmente estendem o prazo de entrega para uma ou duas semanas.
R: Os materiais comuns incluem alumínio 5052 por sua excelente conformabilidade, aço inoxidável 304 e 316 para resistência à corrosão, aço laminado a frio para resistência estrutural e cobre para condutividade elétrica. A escolha do material depende muito dos requisitos funcionais da peça final.
R: As ferramentas suaves aproveitam matrizes de dobradeiras universais e prontas para uso e cortadores a laser para formar peças sem acessórios personalizados, tornando-as econômicas para prototipagem. Ferramentas pesadas envolvem a fabricação de matrizes de estampagem personalizadas projetadas para produção de alto volume, exigindo um investimento inicial significativo.
R: O Design for Manufacturability (DFM) reduz custos padronizando os raios de curvatura, garantindo o posicionamento adequado do furo longe das linhas de dobra e evitando tolerâncias excessivamente rígidas. Isto minimiza os tempos de configuração da máquina, evita o rasgo do material e elimina a necessidade de retrabalho manual.
R: Embora a impressão 3D seja excelente para modelos conceituais, ela não consegue replicar as propriedades mecânicas isotrópicas exatas, a condutividade térmica ou o comportamento estrutural do metal formado. A prototipagem de chapa metálica é necessária para testes funcionais onde a peça deve suportar cargas do mundo real.
