Número Browse:0 Autor:editor do site Publicar Time: 2026-10-21 Origem:alimentado
Um pino de liberação rápida foi projetado para montagem e desmontagem rápida e conveniente. No entanto, quando ele fica preso, a manutenção pode se tornar difícil e o tempo de inatividade do equipamento pode aumentar.
As causas comuns incluem corrosão, contaminação, carga lateral, desalinhamento, danos à superfície e falha do mecanismo de travamento interno. Identificar a causa é essencial antes de tentar a remoção.
A segurança está em primeiro lugar: Pare o equipamento, fixe os componentes conectados e siga o procedimento de manutenção aplicável antes de trabalhar em um pino preso. Nunca force um pino para fora de uma montagem que ainda esteja transportando uma carga descontrolada.
Neste guia, explicamos por que os pinos de liberação rápida ficam presos, como abordar o problema com segurança e como escolher um substituto adequado.
Índice
Os pinos de liberação rápida usam diferentes designs de travamento, incluindo detentores com mola e mecanismos de trava esférica. Sujeira, corrosão, cargas mecânicas ou componentes danificados podem interferir na operação normal.
Umidade, sal, produtos químicos e exposição externa podem causar corrosão em um pino ou dentro do orifício receptor. Os produtos de corrosão podem aumentar o atrito e dificultar a remoção.
Poeira, areia, partículas metálicas e outros detritos também podem interferir no movimento dos componentes internos. Nos pinos de trava esférica de botão de pressão, a contaminação pode impedir que as esferas de travamento ou o eixo interno se movam livremente.
Metais diferentes podem sofrer corrosão galvânica quando são conectados eletricamente na presença de um eletrólito. A extensão da corrosão depende dos materiais e das condições ambientais.
O que verificar:
Ferrugem, depósitos ou descoloração visíveis.
Sujeira ao redor do eixo do pino ou do orifício de recepção.
Um botão ou mecanismo de liberação que se move de maneira anormal.
Exposição ambiental que pode exigir um material diferente ou acabamento protetor.
Um pino pode ser difícil de remover quando os componentes conectados pressionam seu eixo. Isso pode acontecer quando a junta suporta uma carga, o suporte está desalinhado ou a estrutura circundante está deformada.
Um pino torto pode prender-se à parede do furo mesmo depois de a carga externa ter sido removida. Puxar com mais força pode danificar a alça ou o equipamento conectado.
Não presuma que todos os pinos presos estão tortos. Inspecione a montagem e determine se a carga, o alinhamento, a condição do pino ou o furo de recebimento são os responsáveis.
Escoriação é uma forma de desgaste adesivo que pode ocorrer quando superfícies metálicas deslizam umas contra as outras sob pressão. O material pode ser transferido entre as superfícies, criando áreas ásperas, metal em relevo ou rebarbas.
Algumas combinações de materiais são mais suscetíveis a escoriações do que outras. O acabamento da superfície, a lubrificação, a pressão de contato e o encaixe entre o pino e o furo receptor podem afetar o risco.
Se o eixo ou furo apresentar marcas visíveis, material elevado ou outros danos, interrompa as tentativas repetidas de remoção. Os componentes danificados podem exigir inspeção ou substituição.
Os pinos de liberação rápida devem entrar nos orifícios alinhados sem força excessiva. Se os furos estiverem deslocados, o pino pode ficar preso em uma borda ou ficar preso entre as peças conectadas.
Forçar um pino em uma junta desalinhada pode danificar o eixo, deformar o furo ou criar rebarbas que dificultam a remoção posterior.
Antes da inserção, confirme se os componentes conectados estão corretamente posicionados e apoiados. Use o método de alinhamento aprovado pelo fabricante do equipamento em vez de forçar o pino no lugar.
Um pino de travamento esférico pode não ser liberado se seu botão, mola, eixo ou esferas de travamento estiverem danificados ou obstruídos. Um pino de retenção também pode se tornar difícil de operar se seu mecanismo acionado por mola estiver desgastado ou contaminado.
Os possíveis sinais de alerta incluem:
O botão não se move normalmente.
As esferas de travamento não retraem conforme planejado.
O mecanismo de liberação parece solto ou sem resposta.
O pino não trava mais com segurança após a inserção.
Não confie em um pino com mecanismo de travamento danificado ou não confiável. Retire-o de serviço e siga as instruções de inspeção ou substituição do fabricante.

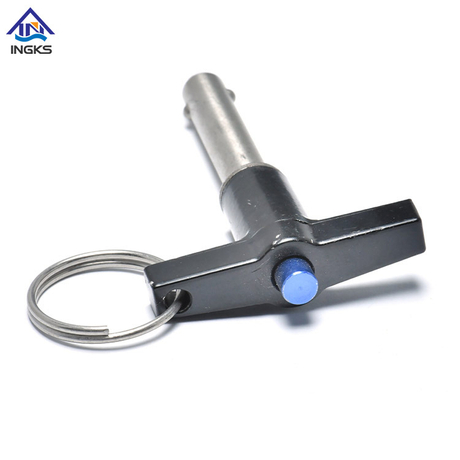

Exemplo: Um pino de trava esférica de liberação rápida com alça de botão de anel. Veja a linha de produtos de pinos de liberação rápida INGKS.
O método de remoção correto depende do motivo pelo qual o pino está preso, do projeto do equipamento e das consequências de perturbar a junta. Comece com uma avaliação de segurança em vez de aplicar mais força imediatamente.
Pare o equipamento e siga o procedimento de bloqueio e isolamento aplicável. Fixe os componentes móveis e apoie a junta conforme especificado pelo fabricante do equipamento.
Um pino pode estar carregando uma carga mesmo quando o equipamento parece estacionário. Não o remova até que os riscos de carga e movimento tenham sido avaliados e controlados.
Mantenha as mãos longe de pontos de esmagamento e não trabalhe sob componentes sem suporte.
Onde o procedimento do equipamento permitir, ajuste ou apoie os componentes conectados para aliviar a pressão no pino.
Verifique se os furos estão alinhados e se o suporte ou receptor circundante se moveu ou deformou. Não use uma alavanca improvisada nem puxe com mais força uma junta que ainda possa estar sob carga.
Se o pino permanecer preso ou se a sua libertação puder provocar o movimento repentino de um componente, pare e procure assistência de manutenção qualificada.
Verifique as peças acessíveis quanto a ferrugem, detritos, dobras visíveis, rebarbas, danos na alça ou movimento anormal do botão.
Se o mecanismo de liberação não funcionar conforme planejado, não presuma que puxar a alça retrairá as esferas de travamento. O mecanismo pode estar danificado ou obstruído.
Compare o pino com as informações do produto ou desenho do fabricante, quando disponível. Isso ajuda a identificar o projeto de travamento e o procedimento de manutenção apropriado.
Se houver suspeita de corrosão e o procedimento do equipamento permitir, um produto penetrante aprovado pode ajudar a eliminar a corrosão nas interfaces acessíveis.
Siga as instruções do produto e aguarde o tempo de aplicação recomendado. Verifique a compatibilidade com vedações, plásticos, revestimentos e componentes próximos antes de aplicar qualquer produto químico.
Um produto penetrante não pode reparar um eixo torto, um furo danificado ou um mecanismo interno com defeito. Se o pino permanecer preso, não repita o mesmo tratamento sem reavaliar a causa.
Não use força de tração excessiva, martelamento descontrolado, maçarico ou perfuração como métodos de remoção de uso geral. Essas ações podem danificar o pino, o receptor, as peças tratadas termicamente, os componentes próximos ou a estrutura circundante.
A remoção destrutiva deve ser realizada apenas por pessoal qualificado, utilizando um procedimento aprovado para o equipamento específico. O procedimento deve levar em conta a integridade estrutural, a energia armazenada, os serviços próximos e o risco de danificar o furo receptor.
Após a remoção, inspecione o pino e os componentes correspondentes antes de devolver o equipamento ao serviço. Substitua as peças danificadas e verifique se o mecanismo de travamento funciona corretamente.
Substituir um pino preso por um modelo inadequado pode permitir que o mesmo problema se repita. Selecione a substituição de acordo com o projeto real da junta, condições operacionais e especificações verificadas do produto.
O diâmetro do pino deve ser adequado ao furo de recepção e ao ajuste necessário. O comprimento da garra deve acomodar a espessura dos componentes conectados conforme desenho dimensional do fabricante.
Não selecione um alfinete mais longo ou mais curto apenas com base na aparência. Um ajuste incorreto pode afetar o engate, o movimento ou a função de travamento pretendida.
Considere a umidade, a exposição ao sal, os produtos químicos, a temperatura, o desgaste e o desempenho mecânico necessário.
Aço inoxidável, aço carbono e outras ligas têm propriedades diferentes. O desempenho real depende da classe precisa, do tratamento térmico, do acabamento, do projeto e das condições de serviço.
Não presuma que apenas uma etiqueta de material estabelece a capacidade de carga ou a resistência à corrosão de um pino. Confirme a especificação exata com o fabricante.
Verifique as cargas nominais do fabricante e as condições de instalação pretendidas. Fatores relevantes podem incluir o diâmetro do pino, o material, o tratamento térmico, o número de planos de cisalhamento, as condições de suporte, a direção da carga e os componentes conectados.
Não aplique um fator de segurança universal nem divida uma carga uniformemente entre planos de cisalhamento sem validar o projeto real da junta. Para equipamentos críticos para a segurança, use o padrão de engenharia aplicável e a revisão qualificada do projeto.
Escolha um mecanismo de bloqueio adequado à aplicação e à retenção necessária. Os pinos de trava esférica e os pinos de retenção não fornecem comportamento de travamento idêntico, portanto, não devem ser tratados como intercambiáveis sem verificar os requisitos do projeto.
A alça deve caber no espaço disponível e permitir o método de operação pretendido. O formato do cabo por si só não determina a resistência ou adequação do pino.
Explore os pinos de liberação rápida INGKS para comparar os designs disponíveis. Para um exemplo específico, consulte o pino de bloqueio de bola de liberação rápida da alça do botão de anel INGKS.
Verifique o desenho do fabricante para obter as dimensões reais e pontos de referência antes de confirmar uma substituição.
A manutenção preventiva ajuda a identificar desgastes e problemas operacionais antes que causem paralisação do equipamento.
Inspecione regularmente: Verifique se há corrosão, arranhões, deformação, alças soltas e danos ao mecanismo de travamento.
Mantenha os componentes limpos: Remova a contaminação utilizando método compatível com o pino e o equipamento.
Use lubrificação aprovada: Siga as instruções do fabricante quanto ao tipo de lubrificante, quantidade e frequência de aplicação.
Verifique o alinhamento: confirme se os furos correspondentes estão alinhados e se o pino entra sem força excessiva.
Evite sobrecarga: Use o pino dentro de seus limites nominais e inspecione a junta se ocorrer sobrecarga ou impacto.
Substitua os pinos danificados: Não retorne para manutenção os pinos com eixos tortos ou mecanismos de travamento não confiáveis.
Revise a especificação: Se o travamento ocorrer repetidamente, reavalie o ajuste, o material, o design de travamento, o ambiente e as condições reais de carga.
Um pino de liberação rápida pode ficar preso devido a corrosão, contaminação, carga lateral, desalinhamento, danos à superfície ou falha no mecanismo de travamento. A resposta mais segura é proteger o equipamento, identificar a causa e seguir um procedimento de remoção aprovado.
Se o pino permanecer preso ou a junta ainda puder suportar uma carga, pare em vez de forçá-lo para fora. Inspecione o pino e o furo de recepção após a remoção e escolha um substituto com base nas dimensões verificadas, propriedades do material, requisitos de travamento e classificações de carga.
Para opções de substituição adequadas, explore a linha de pinos de liberação rápida INGKS.
As causas comuns incluem corrosão, sujeira, carga lateral, desalinhamento, danos à superfície e mecanismo de travamento interno defeituoso.
Pare e fixe o equipamento, controle qualquer carga, inspecione o pino e siga o procedimento de remoção do fabricante. Não force um pino para fora de uma junta instável ou carregada.
Um produto penetrante aprovado pode ajudar no combate à corrosão acessível se for compatível com o conjunto. Ele não consertará um pino torto ou um mecanismo de travamento com falha.
Não como uma etapa geral de solução de problemas. O calor e a perfuração podem danificar o equipamento ou comprometer a integridade estrutural. A remoção destrutiva requer uma pessoa qualificada e um procedimento aprovado.
Inspecione e limpe o pino regularmente, use apenas produtos de manutenção aprovados, verifique o alinhamento, evite sobrecarga e substitua os pinos danificados. A colagem repetida pode indicar um ajuste incorreto ou uma especificação inadequada.
